内容编辑不锈钢螺纹闸阀
分类: 不锈钢阀门
发布时间: 2013-08-24
产品概述：

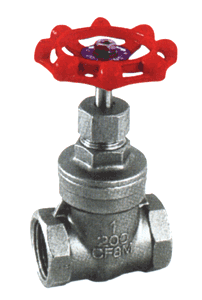

Z15W不锈钢丝口闸阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。
应用规范：
公称压力:1.6、2.5MPa
适用温度范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W.O.G)
螺纹类型:G?NPT.BSPT.BSP.DIN259/2999
Z15W不锈钢丝口闸阀零件材料：
序号NO.
|
零件名称
|
材质
|
1
|
阀体
|
不锈钢CF8M/CF8
|
2
|
闸板
|
不锈钢CF8M/CF8
|
3
|
阀杆
|
不锈钢SS316/304
|
4
|
阀盖
|
不锈钢CF8M/CF8
|
5
|
填料
|
聚四氟乙烯
|
6
|
止推垫片
|
不锈钢SS304
|
7
|
阀杆架
|
不锈钢SS316/SS304
|
8
|
填料
|
聚四氟乙烯PTFE
|
9
|
螺母
|
不锈钢SS304
|
10
|
填料压盖螺母
|
不锈钢SS316/SS304
|
11
|
手轮
|
铝合金
|
12
|
铭牌
|
铝
|
13
|
手轮垫片
|
不锈钢SS304
|
14
|
手轮螺母
|
不锈钢SS304
|
Z15W不锈钢丝口闸阀连接尺寸及重量：
SIZE
|
1/2″
|
3/4″
|
1″
|
11/4″
|
11/2″
|
2″
|
A
|
15
|
20
|
25
|
32
|
38
|
50
|
H
|
90
|
97
|
108
|
120
|
146
|
163
|
L
|
55
|
60
|
65
|
75
|
85
|
95
|
D
|
70
|
70
|
80
|
80
|
90
|
100
|
